工作原理
-
-
蒸发式冷凝器工作原理：
压缩机排出的高温过热汽态制冷剂从液态冷剂进口进入冷凝盘管内，喷淋水由循环水泵送至冷凝盘管上部的喷淋系统，将喷淋水均为的喷淋到冷凝盘管表面，喷淋水完全覆盖在盘管表面形成水膜，盘管内的高温过热制冷剂与盘管外的喷淋水和空气进行热交换，轴流风机强制空气通过冷凝盘管和喷淋水，盘管内冷剂由汽态逐渐被冷凝成液态，管内制冷剂冷凝放热，管外喷淋水蒸发吸热，部分喷淋水变成水蒸气吸走热量，热空气中的水和未蒸发的水被挡水板截住并流经PVC热交换层，PVC热交换层中的水被流过的空气冷却，温度降低落入水盘，由水泵再循环至喷淋水系统，喷淋到盘管表面，如此进行循环冷却。
产品特点
蒸发式冷凝器=壳管式冷凝器+冷却塔+水泵+水池+连接管。系统功率低，配电容量小，减少配电系统投资费用。
相比常规水冷冷水机组系统能效可提高20%左右。现场仅需连接蒸发式冷凝器与压缩蒸发机组间的配管，不需配置冷却水管及冷却水泵，工程施工周期短。
宽敞的内部检修空间，可以直接对风动系统进行检修，通过易于拆卸的挡水板可方便的检查盘管。
产品一端配有大尺寸检修门，维护人员很容易进入设备内部进行检修。
喷淋系统和盘管直接露在外面，可简单快速的检修检查喷嘴和盘管，可直观的观察到水膜覆盖情况。
制冷剂直接在蒸发冷凝器管内换热，避免了以前壳管式冷凝器因结垢换热效率降低，检修频率高，检修时间长等弊端。

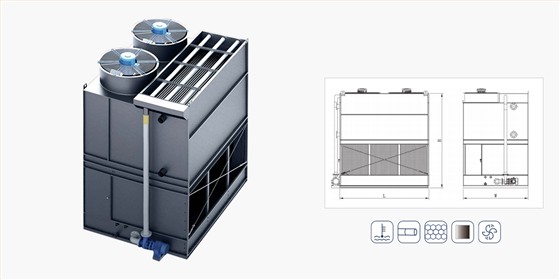

产品展示
蒸发式冷凝器选型
|

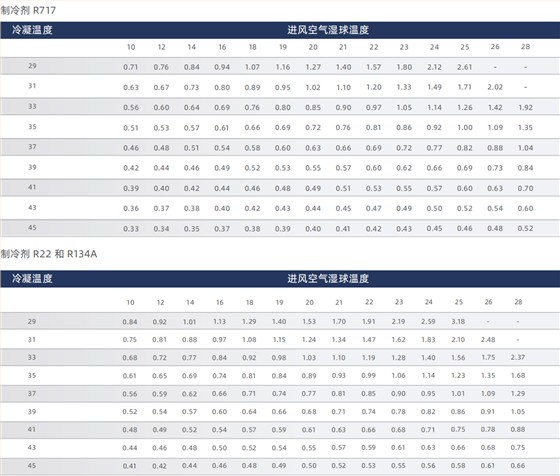

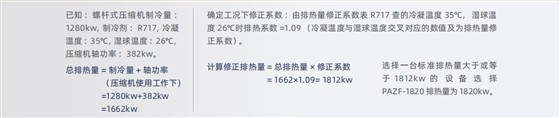

选型步骤 ： 1、选型步骤适用于活塞式或螺杆式制冷压缩机组成的制冷系统（若为离心式机组系统请与我公司联系）。制冷压缩机的总排热 量 = 压缩机制冷量 + 压缩机电动机消耗功率（均以 kw 计）。该计算适用于开启式和半封闭、全封闭压缩机。; 2、确定总排热量后将其乘上相对应运行工况的系数（由冷凝温度及湿球温度确定，见排热量修正系数表），根据计算结果选取 适合的型号。 ; |
蒸发式冷凝器选型
产品配件
-
-
无缝磷脱氧紫铜管换热器(TP2)
磷脱氧铜是熔解高纯度的原材料，把熔化铜中产生的氧气用亲氧性的磷（P）脱氧，使其氧含量降低到100PPm以下，从而提高其延展性、耐蚀、热传导性、焊接性。
-
-
不锈钢304/316L
不锈钢具有优良的耐腐蚀性能和较好的抗晶间腐蚀性能。对浓度≤65%的沸腾温度以下的硝酸，具有很强的抗腐蚀性。对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力。
-
-
不锈钢基管铝质翅片
不锈钢具有优良的耐腐蚀性能和较好的抗晶间腐蚀性能。铝质翅片经过特殊的氧化处理，防腐性能优良，导热性好，已广泛应用于各种工业和民用领域。
-
-
风机电机
风机采用铝合金叶片的冷却塔专用轴流风机，强度高、风量大、能耗低、噪音少、使用寿命长、流线型高强度风筒保证风机入口、出口气流 均匀，最大限度地降低风机能耗。
-
-
面板
冷却塔面板采用镀镁铝锌板&镀锌板制作（客户需求），是当真耐腐蚀性能最强的板材之一，使用寿命是普通钢板的3-6倍，并且具有阻热性强、耐热性优、外观美观等优点。
-
-
喷淋泵
采用不受转向限制的优质的机械密封，无泄漏，寿命长，并选用专用户外型电机，特殊配置的进口轴承，保证水泵长期可靠运行，具有功率小、低扬程、大流量、低噪音等特点。
-
-
高品质填料
高阻燃100%PVC原生料；收水器、导风结构自成一体；填料直接 吊挂无需黏贴，片距适中，布水均匀，换热充分、不易堵塞、安装、维护方便。
-
-
高效脱水器
高阻燃100%PVC原生料，夹网式收水器，高效脱水、漂水率极低、拆卸方便。
-
-
喷淋系统
采用专利离心式喷头，防松设计，孔径大，压损低，布水均匀，不易堵塞。
-
-
电控柜
根据用户实际需要，选配国际品牌；可选择简单的启停控制，也可通过PLC控制系统以及对设备的电机进行变频控制。
应用领域
-
-
工业设备
中、高频炉体及电源；连铸连轧设备；感应加热成套设备；保温炉、熔炼炉、透热炉
-
-
空调行业
水源式热泵系统；机房空调系统；其它中央空调
-
-
工业液体
液压油；电镀溶液；淬火油；生产线循环水
-
-
制造行业
空压机水套系统；注塑模具冷却；变压器冷却
-
-
光伏行业
真空炉冷却；辅助供冷系统；发动机水套冷却
-
-
热处理行业
淬火液冷却；工艺流体冷却；污水浓缩蒸发
注意事项
-
-
安装及调试
安装及调试、试运行前请与我公司联系。请保证规定循环水量，水量如不适当将会影响冷却效果。运行时请注意振动、噪音等不正常现象，确保无异常情况。日常设备运行，请务必根据本公司提供使用说明操作。
-
-
保养及维护
除日常的检查、保养外，还需要定期保养、维护。保养、维修需要专业技术人员，请与本公司售后服务部联系、协商。
